Фітинг для шланга багаторазового використання з нержавіючої сталі SAE BSP для гумового шланга R1 R2 R5
Багаторазові фітинги для шлангів – це тип гідравлічних фітингів, які можна використовувати багато разів. Їх можна легко розібрати та зібрати знову, що робить їх ідеальними для ситуацій, коли потрібно замінити або відремонтувати шланги або трубки. Це може заощадити час і гроші порівняно з необхідністю заміни всього фітинга.
Опис

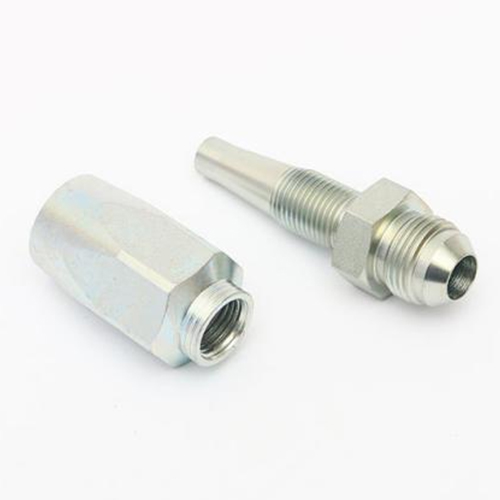

Багаторазові фітинги для шлангів зазвичай складаються з двох частин – фітинга (лише корпус) та розтрубка, який можна з’єднати з гумовим шлангом або трубкою. Фітинг та розтруб розроблені для різьбового з’єднання, створюючи надійне та герметичне з’єднання між двома компонентами.
Різьбова сторона фітинга може бути зовнішньою або внутрішньою, і вони можуть бути прямими, з кутом 45 градусів, з кутом 90 градусів, щоб відповідати різним умовам монтажу.
Тип різьби з боку різьби: Щоб відповідати стандартним вимогам застосування різних ринків та вимогам до робочого тиску багаторазових шлангових фітингів у середовищі застосування, ми пропонуємо різні типи різьби та ущільнень, як зазначено нижче:
Багаторазові фітинги для шлангів JIC (Об'єднаний промисловий комітет): розвальцьовані 37 градусів, SAE J514
Він використовує розкльошене посадочне місце під кутом 37 градусів для з'єднання та відповідає стандарту SAE J514. Зазвичай використовується для низького тиску, прямі, коліноподібні 45° та коліноподібні 90° можуть підійти для різних умов монтажу.

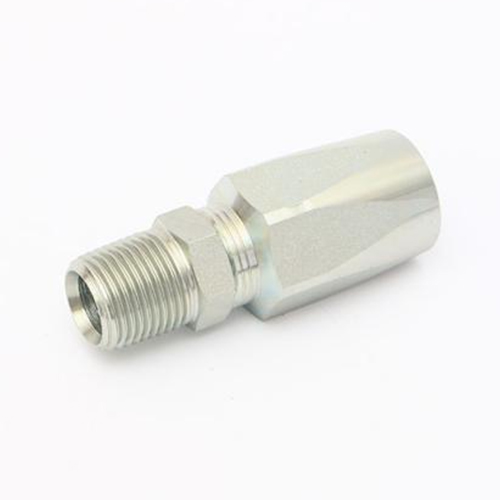

Багаторазові фітинги для шлангів NPT (Національна трубна різьба): конічна різьба
Різьба NPT найбільш прийнятна на американському ринку, особливо в Північній Америці, тому багаторазові фітинги NPT найкраще продаються в Сполучених Штатах та Канаді.
Багаторазові фітинги для шлангів ORFS (O-Ring Face Seal): O-Ring Face Seal (SAE J1453)
Фітинг ORFS є найпопулярнішим продуктом для обладнання високого тиску на сучасному ринку, оскільки його торцеве ущільнення у вигляді кільця ущільнювача забезпечує стабільну роботу під високим тиском 6000 psi. Тому, якщо ви турбуєтеся про витік, роз'ємний з'єднувач ORFS буде вашим найкращим вибором.
Багаторазові фітинги для шлангів BSP (британський стандарт труб): включаючи BSPP та BSPT, BS 5200
Багаторазові фітинги для шлангів BSP включають BSPP та BSPT. Вони досить популярні в Європі та також забезпечують надійний номінальний тиск. Клієнти, які віддають перевагу фітингам NPT, часто також обирають фітинги BSP.
JIS: це 30-градусне розширювальне сідло, яке відповідає конічній трубній різьбі JIS (JIS B2351)
JIS також є британською різьбою, яку зазвичай використовують у Японії. Хоча група користувачів невелика, вона дуже надійна. Зазвичай вона має конічне ущільнення 30 градусів та відповідає стандарту JIS B2351.
Технічні дані

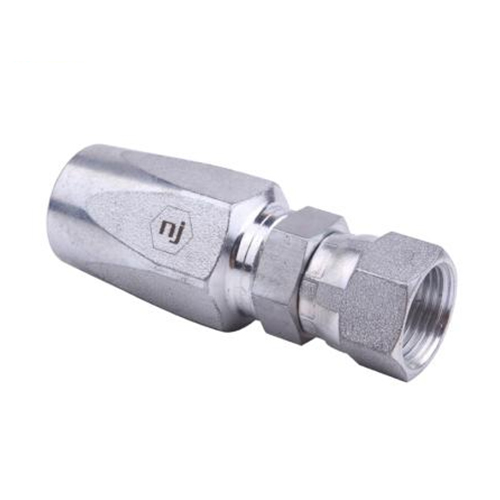

I8J - JIC ЖІНОЧИЙ ПРЯМИЙ
| Нитка | шланг | деталь за номером | H | H1 | CA | N | ||
| Тире | Розмір | Тире | Розмір | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

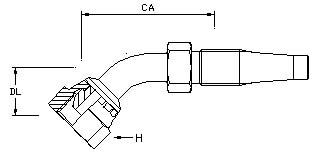

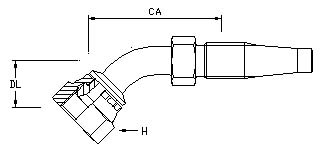

I8J4 - JIC ЖІНОЧИЙ ВИГІН 45
| Нитка | шланг | деталь за номером | H | H1 | CA | DL | N | ||
| Тире | BSP | Тире | Розмір | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

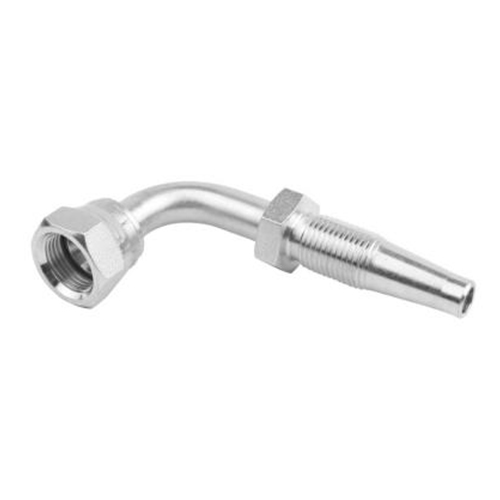

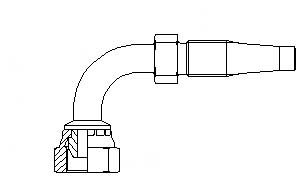

I8J9 - JIC ЖІНОЧИЙ ВИГІН 90
| Нитка | шланг | деталь за номером | H | H1 | CA | DL | N | ||
| Тире | Розмір | Тире | Розмір | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC чоловічий прямий
| Нитка | шланг | деталь за номером | H | CA | ||
| Тире | Розмір | Тире | Розмір | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS ЖІНОЧИЙ ВИГІН 90°
| Нитка | шланг | деталь за номером | H | H1 | CA | DL | |||
| Тире | Розмір | Тире | Розмір | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP ЖІНОЧА ПРЯМА
| Нитка | шланг | деталь за номером | H | H1 | CA | N | ||
| Тире | BSP | Тире | Розмір | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1-11 | -12 | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1-11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |
I8B4 - BSPP ЖІНОЧА РОЗ'ЄМНА РІЗЬБА 45
| Нитка | шланг | деталь за номером | H | H1 | CA | DL | N | ||
| Тире | BSP | Тире | Розмір | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1"/11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP ЖІНОЧА РОЗ'ЄМНА РІЗЬБА 90
| Нитка | шланг | деталь за номером | H | H1 | CA | DL | N | ||
| Тире | BSP | Тире | Розмір | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1"-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Примітка: Якщо ви хочете використовувати їх для гумового шланга R1 або R2, ми надамо їх з нашими розетками RN1 або RN2, тоді ми називаємо їх H8J-R1 / H8J-R2; якщо ви хочете використовувати гумовий шланг R5, тоді ми зберемо його з розетками RN5, тоді наш номер деталі - H5J.
ПОДРОБИЦІ
Наразі, Нью-Джерсі пропонує багаторазові фітинги для шлангів SAE100R1AT, SAE100R2AT, SAE100R5 з гумовими шлангами. Ми також вітаємо проект багаторазових фітингів для шлангів 100R7, якщо замовник може надати повну та детальну документацію.
1. Оздоблення: звичайне цинкування (Cr3, срібло), цинкування з нікелюванням, нікелювання
2. Доступні розміри: від 7/16-20 дюймів до 1-5/16-12 дюймів
3. Тиск: доступний для низького тиску, від 210 PSI до 500 PSI
4. Мінімальна кількість замовлення: більшість розмірів у нас є в наявності, тому мінімальна кількість замовлення не вказана; якщо ні, мінімальна кількість замовлення становить 500 шт.
5. Матеріал: вуглецева сталь (сталь №45), нержавіюча сталь (304 або 316L), латунь
6. Стандарт: SAE/британський стандарт або згідно з кресленням та зразками (OEM)
7. Доставка: 7-15 робочих днів для замовлення на складі та 30-45 днів для виробничого замовлення
